Vous recherchez une serrure MACO Z-TS pour remplacer une serrure multipoints existante sur votre porte ?

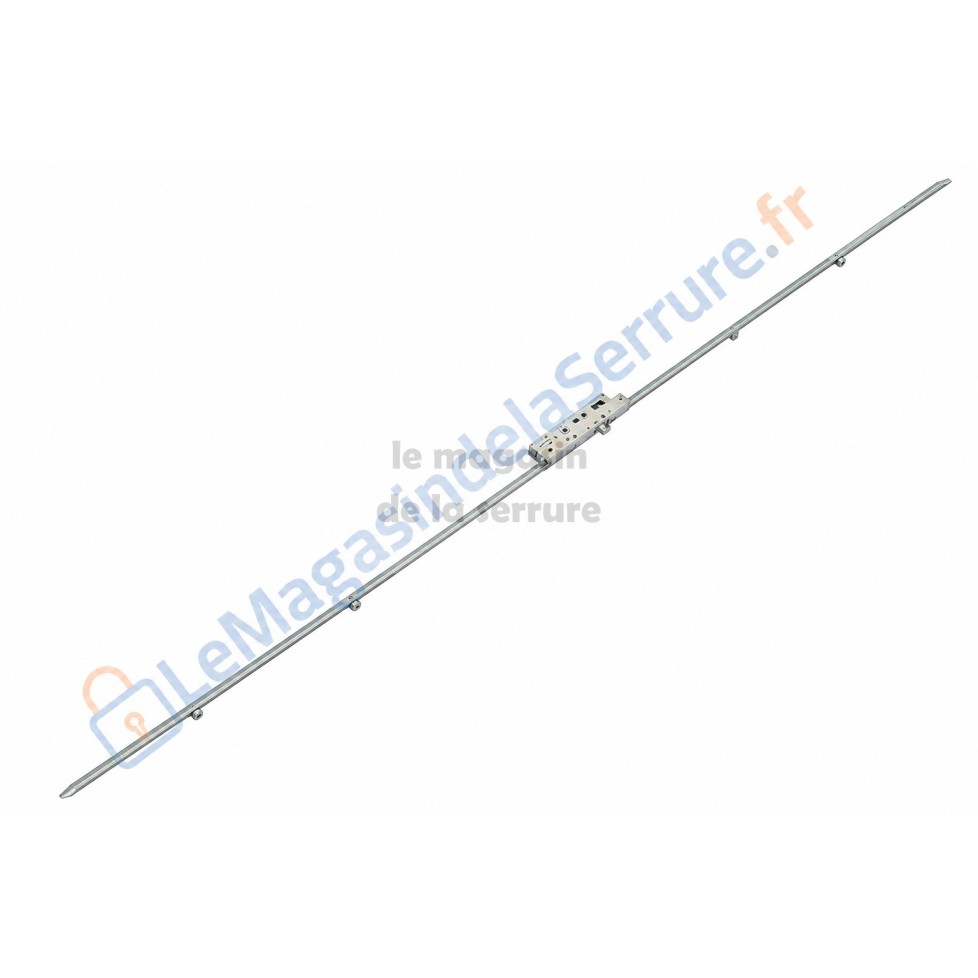

Cette serrure de porte MACO Z-TS Modul PT est équipée de 4 galets i.S. répartis sur la hauteur de la serrure. Elle possède un entraxe E92 (92 mm) et une têtière de 16 mm.
Conçue par MACO, fabricant reconnu de ferrures et de systèmes de fermeture pour portes et fenêtres, cette serrure constitue une solution idéale pour le remplacement d'une serrure MACO présentant la même configuration.
La serrure est équipée de 4 galets i.S. positionnés le long de la têtière.
Ces différents points de fermeture permettent de répartir le verrouillage sur la hauteur de la porte et de maintenir correctement l'ouvrant contre son dormant.
Le système i.S. permet également un réglage de la compression afin d'adapter le serrage de la porte sur ses joints lorsque l'installation et les gâches le permettent.
Cette serrure MACO Z-TS Modul PT fonctionne avec un système de relevage commandé par le cylindre.
Contrairement à une serrure à relevage de poignée, il n'est pas nécessaire de lever la poignée pour engager les différents points de fermeture.
Lorsque la porte est fermée, la rotation de la clé dans le cylindre entraîne le mécanisme de la serrure et provoque le déplacement de la tringlerie. Les 4 galets i.S. remontent alors dans leurs gâches et assurent le verrouillage multipoints de la porte.
Pour verrouiller : fermez la porte puis tournez la clé dans le cylindre. Le mécanisme actionne les différents points de fermeture.
Pour déverrouiller : tournez la clé dans le sens inverse. Les points de fermeture reviennent en position ouverte et la porte peut être manœuvrée.
Sur une serrure classique à relevage de poignée, il faut d'abord lever la poignée pour engager les différents points de fermeture, puis tourner la clé pour condamner la serrure.
Sur cette MACO Z-TS à relevage par cylindre, c'est l'action sur le cylindre avec la clé qui commande le mécanisme de verrouillage.
Cela permet une utilisation simple : fermeture de la porte → rotation de la clé → verrouillage multipoints.
Marque : MACO
Gamme : Z-TS
Modèle : Modul PT
Type : serrure multipoints de porte
Entraxe : E92 / 92 mm
Largeur de têtière : 16 mm
Points de fermeture : 4 galets i.S.
Montage : encastré dans le chant de la porte
Utilisation : remplacement d'une serrure MACO compatible
Une serrure multipoints usée ou défectueuse ne nécessite pas forcément le remplacement complet de la porte.
Lorsque votre installation est équipée d'une ancienne serrure MACO compatible, le remplacement du mécanisme permet de conserver votre porte existante tout en retrouvant un fonctionnement correct du système de fermeture.
⚠️ Attention : deux serrures MACO peuvent sembler identiques tout en ayant des dimensions ou des positions de galets différentes.
Avant de commander, comparez soigneusement votre ancienne serrure avec les photos et dimensions indiquées sur cette fiche.
Nous vous recommandons notamment de contrôler :
C'est fréquent : les références MACO peuvent être très proches visuellement.
Ne commandez pas au hasard. Vous pouvez utiliser notre guide d'identification des serrures et crémones ou nous transmettre des photos nettes de votre serrure démontée accompagnées de ses principales dimensions.
Notre équipe pourra ainsi vous orienter vers la référence la plus adaptée lorsque l'identification est possible.
Le Magasin de la Serrure est spécialisé dans les serrures, crémones et systèmes de fermeture depuis 1988.
Contrairement à un site généraliste, la serrure et la quincaillerie de fermeture constituent notre cœur de métier. Nous proposons notamment des produits et solutions de remplacement MACO, GU Ferco, Roto, KFV, Winkhaus, Siegenia, Vachette et d'autres fabricants spécialisés.
Notre objectif : vous aider à identifier la bonne serrure dès la première commande et prolonger la durée de vie de votre porte lorsque le mécanisme peut être remplacé.
