Crémone WINKHAUS 5041227 GAK.800.D-6 – Hauteur de poignée 210 mm

Réparez votre fenêtre avec une crémone WINKHAUS d'origine

Votre fenêtre ne ferme plus correctement ? La poignée est bloquée, tourne difficilement ou n'actionne plus le mécanisme de verrouillage ?

La crémone WINKHAUS 5041227 GAK.800.D-6 est une pièce de remplacement destinée aux fenêtres équipées d'un système de ferrure WINKHAUS compatible.

Issue de la gamme WINKHAUS activPilot, elle permet de remplacer un mécanisme de fermeture usé ou défectueux, sans changer toute la fenêtre lorsque les autres composants sont encore fonctionnels.

Cette crémone est prévue pour les ouvrants présentant une hauteur de feuillure de 550 à 800 mm, avec une hauteur de poignée fixe de 210 mm.

Elle est notamment conçue pour certaines configurations de fenêtres à deux vantaux, avec ferrure de semi-fixe correspondante.

Les avantages de la crémone WINKHAUS 5041227

• Pièce d'origine WINKHAUS : référence fabricant précise pour faciliter le remplacement.

• Hauteur de poignée fixe de 210 mm : une dimension essentielle pour identifier le bon mécanisme.

• Hauteur de feuillure compatible de 550 à 800 mm : domaine d'utilisation défini par le fabricant.

• Axe D-6 / –6 mm : configuration spécifique aux ferrures correspondantes.

• Têtière de 16 mm : pour une rainure de ferrage compatible.

• Un galet de verrouillage réglable : pour le verrouillage de l'ouvrant.

• Montage droite ou gauche : selon la configuration de votre fenêtre.

• Solution de réparation : permet de conserver votre menuiserie lorsqu'un remplacement du seul mécanisme suffit.

Caractéristiques techniques

Comment comprendre les dimensions de cette crémone ?

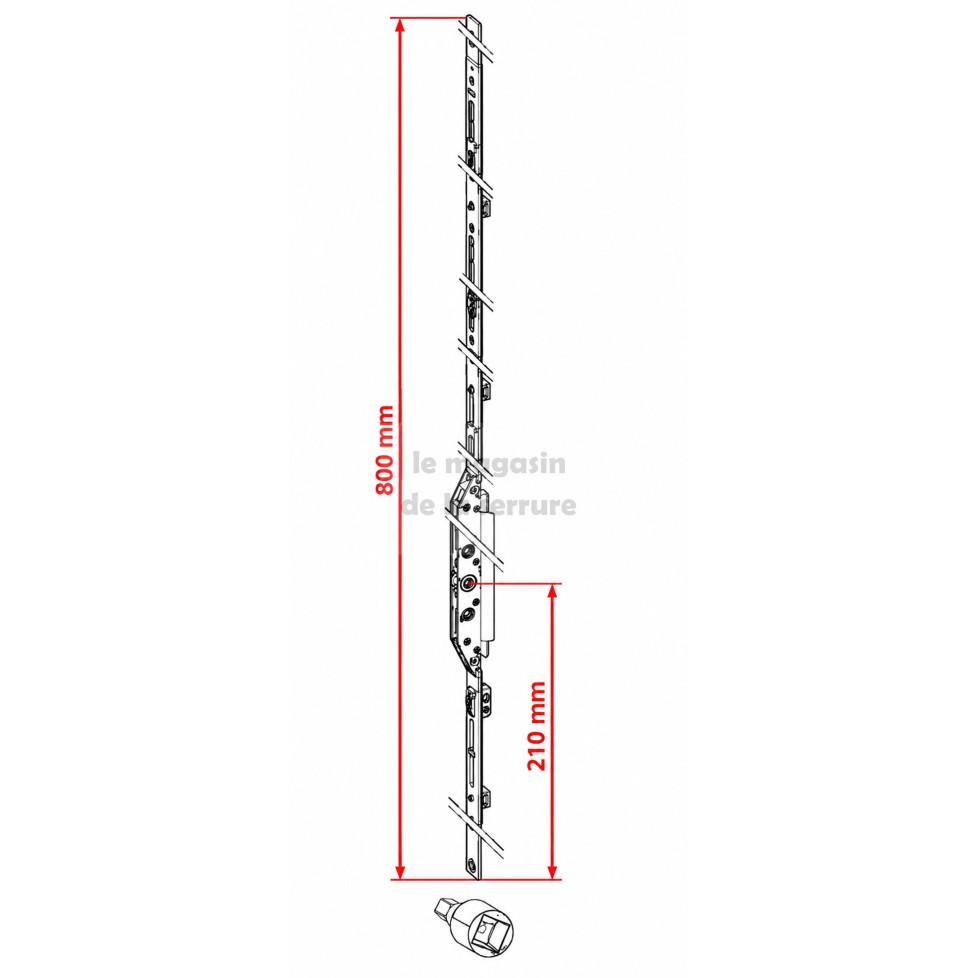

1. Hauteur de feuillure : 550 à 800 mm

La hauteur de feuillure correspond à la hauteur de l'ouvrant de votre fenêtre, mesurée dans la feuillure, du bas jusqu'en haut.

Pour la référence WINKHAUS 5041227, la plage d'utilisation est comprise entre 550 et 800 mm.

Attention : la cote de 800 mm ne correspond pas nécessairement à la longueur physique totale de la crémone métallique.

Elle représente la hauteur maximale de feuillure compatible avec cette référence. La longueur réelle de la crémone doit être vérifiée séparément.

Il est donc important de ne pas choisir votre crémone uniquement en fonction de la longueur de son rail métallique.

2. Hauteur de poignée : 210 mm

La hauteur de poignée, également appelée mesure GK, correspond à la distance verticale entre :

• Le bas de feuillure de l'ouvrant.

• Le centre du carré dans lequel s'insère la poignée.

Pour cette crémone WINKHAUS, cette mesure est de 210 mm.

C'est un critère déterminant pour identifier le bon mécanisme de remplacement.

3. Axe D-6 et têtière de 16 mm

Cette crémone possède un axe négatif D-6, correspondant à une configuration de fouillot déporté de –6 mm.

Sa têtière de 16 mm est prévue pour les rainures de ferrage adaptées.

La compatibilité dépend également des autres éléments composant votre ferrure.

Comment vérifier que cette crémone convient à votre fenêtre ?

Étape 1 – Identifiez votre ancienne crémone

Recherchez la marque WINKHAUS, l'inscription GAK ou une référence gravée sur le mécanisme.

Étape 2 – Mesurez la hauteur de feuillure

La hauteur de feuillure de votre ouvrant doit être comprise entre 550 et 800 mm.

Étape 3 – Vérifiez la hauteur de poignée

Mesurez depuis le bas de feuillure jusqu'au centre du carré de poignée. Pour cette référence, la mesure GK est de 210 mm.

Étape 4 – Comparez les éléments de verrouillage

Contrôlez l'axe D-6, la largeur de têtière, le galet de verrouillage et les raccordements aux autres pièces de ferrure.

Étape 5 – Demandez-nous conseil

En cas de doute, transmettez-nous une photo de votre ancienne crémone complète, du coffre central et des inscriptions visibles.

Notre équipe pourra vous accompagner dans l'identification de votre pièce de remplacement.

Quand faut-il remplacer une crémone de fenêtre ?

Plusieurs symptômes peuvent indiquer un mécanisme endommagé :

• La poignée tourne dans le vide.

• La fenêtre ne verrouille plus correctement.

• Le mécanisme est bloqué ou difficile à manœuvrer.

• Une pièce interne est cassée.

• Les points de fermeture ne se déplacent plus normalement.

Attention : certains de ces problèmes peuvent également provenir d'un mauvais réglage ou d'une autre pièce de la ferrure. Il est conseillé de vérifier l'origine de la panne avant de commander.

Pourquoi acheter chez Le Magasin de la Serrure ?

Spécialiste des serrures, crémones et systèmes de fermeture depuis 1988, Le Magasin de la Serrure accompagne les particuliers et les professionnels dans la recherche de leurs pièces détachées.

Nous vous proposons :

• Des références de fabricants reconnus comme WINKHAUS.

• Des fiches produits avec des informations techniques précises.

• Une aide à l'identification des crémones.

• Des conseils pour limiter les erreurs de commande.

• Un accompagnement pour retrouver vos mécanismes de fermeture.

Commandez votre crémone WINKHAUS 5041227 et retrouvez un mécanisme de fermeture adapté à votre fenêtre.

Vous hésitez entre plusieurs modèles ? Contactez notre équipe avec vos photos et dimensions avant de commander.
